Tóm tắt:
Tủ hút bụi công nghiệp giúp lọc bụi hiệu quả, bảo vệ môi trường và thiết bị. Bài viết giải thích nguyên lý, cấu tạo và 3 lỗi phổ biến khi vận hành thực tế.
Trong môi trường sản xuất công nghiệp, đặc biệt là các ngành gia công gỗ, cơ khí, hàn cắt kim loại, hay sơn phủ bề mặt, bụi mịn luôn là yếu tố gây ô nhiễm hàng đầu. Tủ hút bụi công nghiệp ra đời như một giải pháp xử lý bụi tại nguồn hiệu quả, nhỏ gọn và linh hoạt. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các lỗi thường gặp sẽ giúp doanh nghiệp vận hành thiết bị tối ưu, đảm bảo môi trường làm việc an toàn và kéo dài tuổi thọ hệ thống.
Cần tư vấn lựa chọn tủ hút bụi phù hợp?
1. Tủ hút bụi công nghiệp là gì?

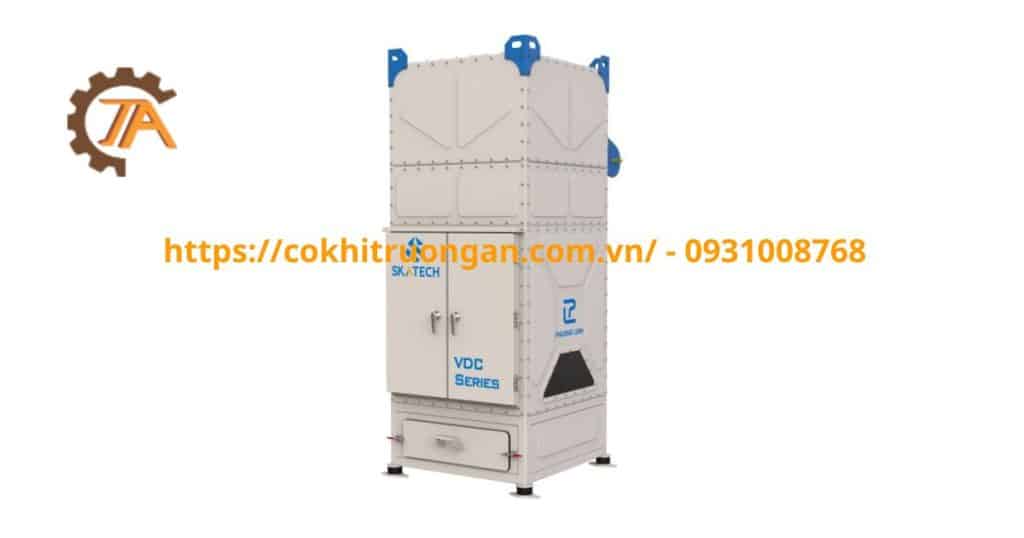

Tủ hút bụi công nghiệp là một thiết bị xử lý bụi độc lập, tích hợp sẵn quạt hút, bộ lọc (thường là dạng cartridge) và hệ thống làm sạch tự động trong một khối vỏ thép nhỏ gọn. Vai trò chính của tủ là hút và lọc sạch bụi phát sinh tại một hoặc một vài vị trí máy móc nhất định trong nhà xưởng.
Nhờ tính linh hoạt, tủ hút bụi được ứng dụng rộng rãi trong nhiều ngành như: gia công gỗ (máy cưa, chà nhám), cơ khí (máy mài, cắt plasma, hàn), phun sơn, sản xuất nhựa, dược phẩm, thực phẩm… Trong các nhà xưởng lớn, hệ thống hút bụi công nghiệp trung tâm thường kết hợp nhiều tủ hút độc lập để tối ưu công suất và linh hoạt trong vận hành.
2. Cấu tạo của tủ hút bụi công nghiệp

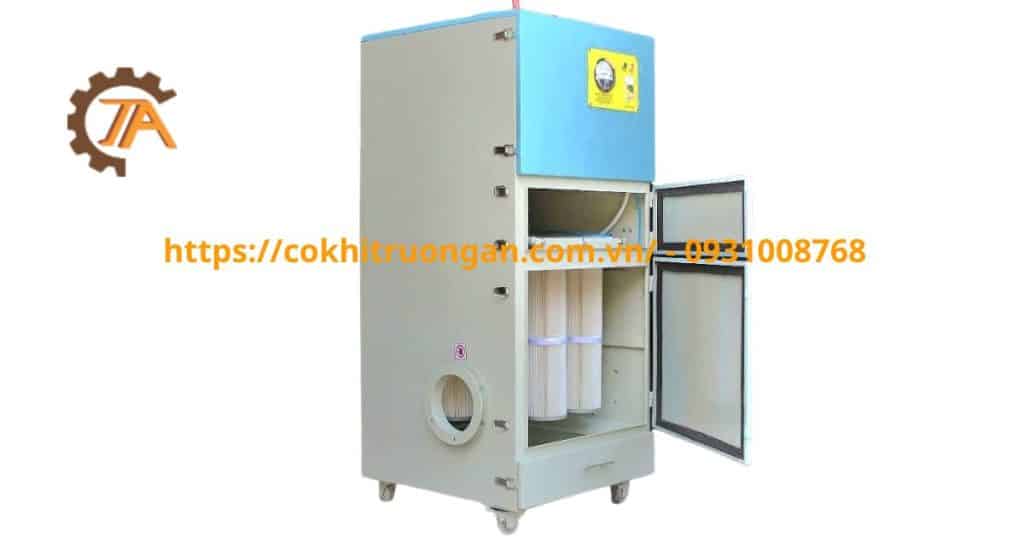

Một tủ hút bụi công nghiệp điển hình (loại dùng lõi lọc cartridge) bao gồm các thành phần chính sau:
- Vỏ tủ: Thường làm bằng thép CT3 sơn tĩnh điện hoặc inox, đảm bảo độ bền và chống ăn mòn.
- Lõi lọc (Cartridge Filter): Là bộ phận quan trọng nhất, có dạng hình trụ xếp nếp, làm từ giấy Polyester hoặc vật liệu tổng hợp, có khả năng giữ lại các hạt bụi mịn kích thước từ 1-10 µm.
- Quạt hút ly tâm: Tạo ra áp suất âm để hút khí bụi vào tủ. Công suất quạt được lựa chọn dựa trên lưu lượng khí cần xử lý.
- Hệ thống làm sạch tự động (Rũ bụi): Sử dụng van xung khí nén (Pulse Jet) để thổi ngược dòng khí nén vào bên trong lõi lọc, làm bụi bám trên bề mặt rơi xuống.
- Buồng chứa bụi (Hopper): Nằm dưới đáy tủ, dùng để thu gom bụi sau khi được rũ xuống từ lõi lọc.
- Tủ điện điều khiển: Chứa PLC, biến tần (tùy chọn), cảm biến chênh áp để điều khiển quạt hút và chu kỳ rũ bụi tự động.
| Bộ phận | Chức năng | Vật liệu / Thông số |
|---|---|---|
| Cartridge lọc | Giữ bụi mịn 1–10 µm | Polyester chống tĩnh điện / PTFE |
| Quạt hút | Tạo áp suất âm | Công suất 3–15kW (tùy model) |
| Van xung khí nén | Rũ bụi tự động | Điều khiển bằng PLC theo timer hoặc chênh áp |
| Buồng chứa bụi | Thu hồi bụi sau lọc | Inox hoặc thép CT3 phủ sơn |
Cấu trúc này tương tự nguyên lý của hệ thống lọc bụi tĩnh điện hiện đại, nhưng được thiết kế nhỏ gọn hơn, phù hợp cho việc xử lý tại nguồn với lưu lượng khí nhỏ hơn.
3. Nguyên lý hoạt động của tủ hút bụi
Tủ hút bụi công nghiệp hoạt động theo một chu trình khép kín và tự động:
- Hút khí bụi: Quạt hút tạo ra lực hút mạnh tại đầu hút được kết nối với máy móc, hút toàn bộ khí lẫn bụi vào bên trong tủ qua ống dẫn.
- Lọc bụi: Dòng khí bụi đi vào buồng lọc. Các hạt bụi lớn hơn sẽ rơi xuống đáy buồng chứa do mất động năng. Các hạt bụi mịn hơn sẽ bị giữ lại trên bề mặt bên ngoài của các lõi lọc cartridge.
- Thải khí sạch: Không khí sạch sau khi đã đi qua lớp vật liệu lọc sẽ được quạt hút đẩy ra ngoài môi trường hoặc tuần hoàn trở lại nhà xưởng (tùy thiết kế).
- Làm sạch lõi lọc (Rũ bụi): Khi lớp bụi bám trên bề mặt cartridge dày lên, làm tăng độ chênh áp giữa bên trong và bên ngoài lõi lọc (được đo bằng cảm biến), hệ thống điều khiển PLC sẽ kích hoạt van xung khí nén. Khí nén áp suất cao được thổi ngược vào bên trong lõi lọc, tạo ra một luồng xung kích mạnh làm lớp bụi bám bên ngoài rơi xuống buồng chứa.
Chu trình rũ bụi diễn ra tự động theo thời gian cài đặt hoặc theo tín hiệu chênh áp, giúp duy trì hiệu suất lọc ổn định và kéo dài tuổi thọ lõi lọc.
Theo khảo sát của Trường An (2025), hiệu suất lọc của tủ hút bụi sử dụng lõi lọc cartridge chất lượng cao có thể đạt 95–98% đối với các hạt bụi mịn có kích thước nhỏ hơn 5µm, đáp ứng tốt tiêu chuẩn khí thải công nghiệp QCVN 19:2009/BTNMT.
4. 3 lỗi thường gặp khi vận hành tủ hút bụi công nghiệp
Mặc dù hoạt động khá bền bỉ, tủ hút bụi vẫn có thể gặp một số sự cố trong quá trình vận hành. Dưới đây là 3 lỗi phổ biến và cách khắc phục:
4.1. Áp suất đường ống không ổn định / Lực hút yếu
- Nguyên nhân: Có thể do quạt hút bị giảm công suất (hỏng vòng bi, cánh quạt bám bẩn), đường ống dẫn quá dài hoặc có nhiều co nối gây tổn thất áp suất lớn, hoặc các điểm hút không được cân bằng lưu lượng.
- Giải pháp: Kiểm tra, bảo dưỡng quạt hút định kỳ. Tối ưu hóa thiết kế đường ống (ngắn nhất có thể, hạn chế co gấp). Sử dụng các van điều chỉnh gió tại từng nhánh ống để cân bằng lưu lượng hút.
4.2. Lõi lọc cartridge bị tắc nghẽn nhanh / Bụi bám quá dày
- Dấu hiệu: Lưu lượng hút giảm rõ rệt, động cơ quạt nóng hơn bình thường, độ chênh áp trên bộ lọc tăng cao liên tục dù hệ thống rũ bụi vẫn hoạt động.
- Nguyên nhân: Bụi quá ẩm hoặc có dầu làm bết dính bề mặt lọc; hệ thống rũ bụi hoạt động không hiệu quả (áp suất khí nén yếu, van xung hỏng); lõi lọc đã quá tuổi thọ.
- Giải pháp: Đảm bảo khí nén cung cấp cho hệ thống rũ bụi đủ áp (thường 5-6 bar). Vệ sinh lõi lọc bằng khí nén định kỳ (2-4 tuần/lần). Thay thế lõi lọc mới sau 6-12 tháng sử dụng hoặc khi thấy hiệu suất giảm rõ rệt.
4.3. Van xung khí nén hoạt động sai chu kỳ hoặc không hoạt động
- Nguyên nhân: Có thể do đường cấp khí nén bị tắc, van điện từ (solenoid valve) điều khiển van xung bị hỏng, cảm biến chênh áp gặp sự cố, hoặc lỗi cài đặt trong bộ điều khiển PLC.
- Giải pháp: Kiểm tra nguồn cấp khí nén và bộ lọc khí. Kiểm tra tín hiệu điện đến van điện từ. Kiểm tra hoạt động của cảm biến chênh áp. Kiểm tra lại chương trình cài đặt chu kỳ rũ bụi trên PLC.
Để giảm tình trạng bụi tích tụ quá nhanh trong tủ hút, đặc biệt là bụi sơn, nhiều doanh nghiệp còn lắp đặt thêm buồng phun sơn màng nước nhằm lọc sơ bộ bụi sơn trước khi dòng khí đi vào tủ hút bụi cartridge.
5. Cách bảo trì & vệ sinh tủ hút bụi đúng chuẩn
Việc bảo trì định kỳ là yếu tố quyết định đến hiệu suất và tuổi thọ của tủ hút bụi:
- Ngắt nguồn điện và khí nén: Luôn đảm bảo an toàn trước khi thực hiện bất kỳ thao tác bảo trì nào.
- Vệ sinh lõi lọc: Mở cửa buồng lọc, dùng súng khí nén thổi sạch bụi bám trên bề mặt ngoài của lõi lọc. Thực hiện 2-4 tuần/lần.
- Kiểm tra hệ thống rũ bụi: Kiểm tra hoạt động của van xung, đường ống khí nén và bình tích áp mỗi 3 tháng. Đảm bảo không có rò rỉ khí.
- Kiểm tra quạt hút: Kiểm tra độ rung, tiếng ồn bất thường, tra dầu mỡ cho vòng bi (nếu cần) 6 tháng/lần.
- Xả bụi định kỳ: Thường xuyên kiểm tra và xả bụi khỏi thùng chứa để tránh bị đầy.
- Ghi nhật ký bảo trì: Ghi lại các công việc đã thực hiện, tình trạng thiết bị và các thông số vận hành (chênh áp, dòng điện quạt…) để theo dõi hiệu suất.
| Hạng mục | Tần suất | Người thực hiện |
|---|---|---|
| Vệ sinh lõi lọc | 2 – 4 tuần / lần | Kỹ thuật viên nhà máy |
| Kiểm tra van xung, cảm biến | 3 tháng / lần | Kỹ sư điện / Tự động hóa |
| Thay lõi lọc | 6 – 12 tháng / lần | Nhà cung cấp / Kỹ thuật viên |
| Bảo trì tổng thể (quạt, động cơ) | 12 tháng / lần | Đơn vị chuyên nghiệp (Trường An Service) |
Tham khảo thêm
6. Báo giá & lựa chọn tủ hút bụi phù hợp
Chi phí đầu tư cho một tủ hút bụi công nghiệp phụ thuộc vào lưu lượng khí cần xử lý, số lượng lõi lọc, vật liệu chế tạo và các tùy chọn đi kèm. Dưới đây là bảng giá tham khảo:
| Công suất (m³/h) | Số lượng Cartridge | Hiệu suất lọc (%) | Giá tham khảo (triệu đồng) |
|---|---|---|---|
| 5,000 – 10,000 | 4 – 8 | 95 – 97% | 80 – 120 |
| 10,000 – 20,000 | 8 – 16 | 97 – 98% | 130 – 190 |
| > 25,000 | ≥ 20 | > 98% | 200 – 260+ |
Lưu ý: Giá trên chỉ mang tính tham khảo, có thể thay đổi tùy thuộc vào loại vật liệu lọc (thường, chống tĩnh điện, chống dầu, PTFE…), thương hiệu thiết bị và cấu hình hệ thống điều khiển. Vui lòng liên hệ kỹ sư Trường An để được khảo sát và báo giá chi tiết.
Liên hệ kỹ sư Trường An để nhận tư vấn tủ hút bụi phù hợp cho xưởng của bạn
7. Câu hỏi thường gặp (FAQ)
7.1. Tủ hút bụi cartridge khác gì so với hệ thống hút bụi túi vải?
Tủ hút bụi cartridge sử dụng lõi lọc xếp nếp, có diện tích lọc lớn hơn và hiệu quả lọc bụi mịn cao hơn so với túi vải trong cùng một kích thước. Tủ cartridge cũng thường tích hợp hệ thống rũ bụi tự động hiệu quả hơn.
7.2. Có thể dùng tủ hút bụi cho xưởng sơn hoặc bụi gỗ MDF không?
Hoàn toàn có thể. Đối với bụi sơn hoặc bụi gỗ MDF có tính kết dính, nên chọn loại lõi lọc cartridge có phủ lớp chống tĩnh điện hoặc màng PTFE để ngăn bụi bám chặt, giúp việc rũ bụi hiệu quả hơn.
7.3. Khi nào cần thay lõi lọc cartridge?
Tuổi thọ trung bình của lõi lọc là 6-12 tháng, tùy thuộc vào nồng độ bụi và thời gian vận hành. Dấu hiệu cần thay thế là khi độ chênh áp qua bộ lọc tăng cao bất thường dù đã vệ sinh và hệ thống rũ bụi hoạt động tốt, hoặc khi thấy bụi lọt qua bộ lọc.
7.4. Nên chọn công suất tủ hút bụi bao nhiêu cho xưởng dưới 500m²?
Công suất cần thiết phụ thuộc vào số lượng máy móc và lưu lượng khí cần hút tại mỗi vị trí. Đối với xưởng nhỏ dưới 500m², một tủ hút bụi có lưu lượng khoảng 5,000 – 10,000 m³/h thường là đủ. Tuy nhiên, cần có kỹ sư khảo sát thực tế để tính toán chính xác.
8. Kết luận
Tủ hút bụi công nghiệp sử dụng lõi lọc cartridge là một giải pháp xử lý bụi tại nguồn hiệu quả, linh hoạt và ngày càng phổ biến trong các nhà xưởng hiện đại. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và các lỗi thường gặp giúp doanh nghiệp lựa chọn, vận hành và bảo trì thiết bị đúng cách, đảm bảo môi trường làm việc luôn sạch sẽ, an toàn và tuân thủ các quy định về môi trường – một xu hướng tất yếu trong năm 2025 và xa hơn nữa.
