Ống dẫn bụi công nghiệp: Cách chọn kích thước & vật liệu phù hợp

Tóm tắt

Ống dẫn bụi công nghiệp: hướng dẫn chọn kích thước & vật liệu theo lưu lượng, vận tốc cuốn và độ dày ống, đảm bảo an toàn tĩnh điện, hiệu suất cao, tiết kiệm chi phí lắp đặt 2025.

Trong bất kỳ hệ thống hút bụi công nghiệp nào, ống dẫn bụi đóng vai trò như mạch máu, vận chuyển không khí chứa bụi từ điểm phát sinh đến thiết bị xử lý. Việc lựa chọn đúng kích thước, vật liệu và bố trí tuyến ống không chỉ đảm bảo hiệu suất hút bụi tối ưu mà còn ảnh hưởng trực tiếp đến chi phí đầu tư, năng lượng tiêu thụ và an toàn vận hành. Bài viết này sẽ cung cấp hướng dẫn chi tiết giúp bạn đưa ra lựa chọn phù hợp nhất.

1. Ống dẫn bụi công nghiệp là gì? Nằm ở đâu trong hệ thống hút bụi

Ống dẫn bụi công nghiệp là hệ thống đường ống chuyên dụng được thiết kế để vận chuyển dòng không khí chứa các hạt bụi, mạt cưa, dăm bào, khói, hơi hóa chất… từ vị trí phát sinh (máy móc, khu vực làm việc) đến thiết bị xử lý bụi trung tâm (cyclone, bộ lọc túi vải, lọc tĩnh điện).

Hệ thống ống dẫn không chỉ bao gồm các đoạn ống thẳng mà còn có các phụ kiện quan trọng như:

• Cút (Elbow): Dùng để chuyển hướng dòng chảy.
• Ống chia nhánh (Tee/Y): Dùng để kết nối nhiều ống nhánh vào ống chính.
• Van gió (Damper): Dùng để điều chỉnh, cân bằng lưu lượng hút tại các nhánh.
• Ống giảm (Reducer): Dùng để thay đổi đường kính ống phù hợp với lưu lượng.
• Ống mềm (Flexible Duct): Dùng để kết nối linh hoạt với các máy móc di động hoặc các vị trí khó lắp ống cứng.

Việc thiết kế và lựa chọn ống dẫn có tác động rất lớn đến tổn thất áp suất (áp lực cản) của toàn bộ hệ thống hút bụi công nghiệp trung tâm. Tổn thất áp càng cao, quạt hút càng phải làm việc nặng hơn, tiêu tốn nhiều điện năng hơn và hiệu quả thu bụi có thể bị giảm sút. Nó cũng ảnh hưởng đến việc lưu thông không khí chung trong nhà xưởng, nơi quạt trần công nghiệp HVLS thường được sử dụng để cải thiện môi trường làm việc.

2. Xác định lưu lượng & vận tốc cuốn cho bụi gỗ

Trước khi chọn đường kính ống, cần xác định hai thông số quan trọng: lưu lượng khí cần hút (Q) tại mỗi điểm và vận tốc cuốn (V) tối thiểu để giữ cho bụi không lắng đọng trong ống.

Lưu lượng khí (Q): Được tính toán dựa trên loại máy móc, kích thước chụp hút và yêu cầu kiểm soát bụi tại vị trí đó. Có thể ước tính dựa trên kinh nghiệm hoặc các tiêu chuẩn thiết kế công nghiệp.

Vận tốc cuốn (V): Là vận tốc tối thiểu của dòng khí trong ống để mang được hạt bụi đi. Vận tốc này phụ thuộc vào kích thước, khối lượng riêng và hình dạng của hạt bụi. Bảng dưới đây đưa ra giá trị tham khảo cho bụi gỗ:

Bảng: Vận tốc cuốn & gợi ý đường kính theo lưu lượng phổ biến

Loại bụi gỗ	Vận tốc cuốn khuyến nghị (m/s)	Lưu lượng mẫu (m³/h)	Đường kính ước (mm)
Bụi mịn / sơn	18 – 20	600	≈ 180
Mạt cưa	20 – 22	900	≈ 220
Dăm / chips	22 – 25	1 500	≈ 280
(Lưu ý: Đường kính chỉ mang tính tham khảo – phải kiểm tra lại theo Q thực tế & tổn thất áp toàn tuyến.)

Nếu vận tốc quá thấp (<18 m/s với bụi gỗ), bụi sẽ lắng đọng trong ống, gây tắc nghẽn. Nếu vận tốc quá cao, sẽ gây tiếng ồn lớn, mài mòn ống nhanh và lãng phí năng lượng. Việc xác định vận tốc phù hợp cũng rất quan trọng khi áp dụng các phương pháp xử lý bụi sơn & khí thải khác nhau, ví dụ như trong tủ hút bụi công nghiệp.

3. Chọn đường kính ống theo công thức Q = V × A

Sau khi đã có lưu lượng (Q) và chọn được vận tốc cuốn (V) phù hợp, đường kính ống (D) có thể được tính toán dựa trên công thức cơ bản của lưu chất:

Q = V × A

Trong đó:

• Q: Lưu lượng khí (thường tính bằng m³/s hoặc m³/h).
• V: Vận tốc dòng khí trong ống (m/s).
• A: Tiết diện ngang của ống (m²), được tính bằng A = π × (D/2)².

Từ đó, đường kính ống D (tính bằng mét) có thể được suy ra:

D = √((4 × Q) / (π × V))

Lưu ý: Cần quy đổi đơn vị Q về m³/s nếu V tính bằng m/s để D ra đơn vị mét. Sau đó chuyển đổi D sang mm cho phù hợp với kích thước ống tiêu chuẩn.

Quá trình tính toán thường bắt đầu từ các ống nhánh nhỏ nhất tại điểm hút, sau đó cộng dồn lưu lượng và tính toán đường kính cho các đoạn ống chính lớn dần về phía quạt hút. Cần kiểm tra lại tổng trở lực của toàn tuyến ống (bao gồm tổn thất ma sát trên ống thẳng và tổn thất cục bộ tại co, cút, ống chia) để đảm bảo không vượt quá khả năng tạo áp của quạt hút đã chọn, một yếu tố quan trọng trong hệ thống hút bụi công nghiệp trung tâm. Việc tính toán tốc độ gió cũng tương tự như khi so sánh buồng phun khô và màng nước.

4. Chọn vật liệu ống: GI, Inox, thép đen, SPIRO, PU/PVC

Việc lựa chọn vật liệu ống dẫn bụi phụ thuộc vào nhiều yếu tố như loại bụi, môi trường làm việc, nguy cơ tĩnh điện và ngân sách đầu tư:

• Tôn mạ kẽm (GI): Phổ biến nhất do giá thành hợp lý, dễ gia công, lắp đặt. Phù hợp cho hầu hết các loại bụi khô thông thường (gỗ, kim loại…).
• Inox (SUS 304, 316): Chống ăn mòn tốt, bề mặt trơn láng, dễ vệ sinh. Thường dùng trong ngành thực phẩm, dược phẩm, hóa chất hoặc môi trường ẩm ướt. Chi phí cao hơn GI.
• Thép đen (sơn tĩnh điện): Giá rẻ hơn GI nhưng dễ bị gỉ sét nếu lớp sơn bị trầy xước. Thường dùng cho các hệ thống tạm thời hoặc chi phí thấp.

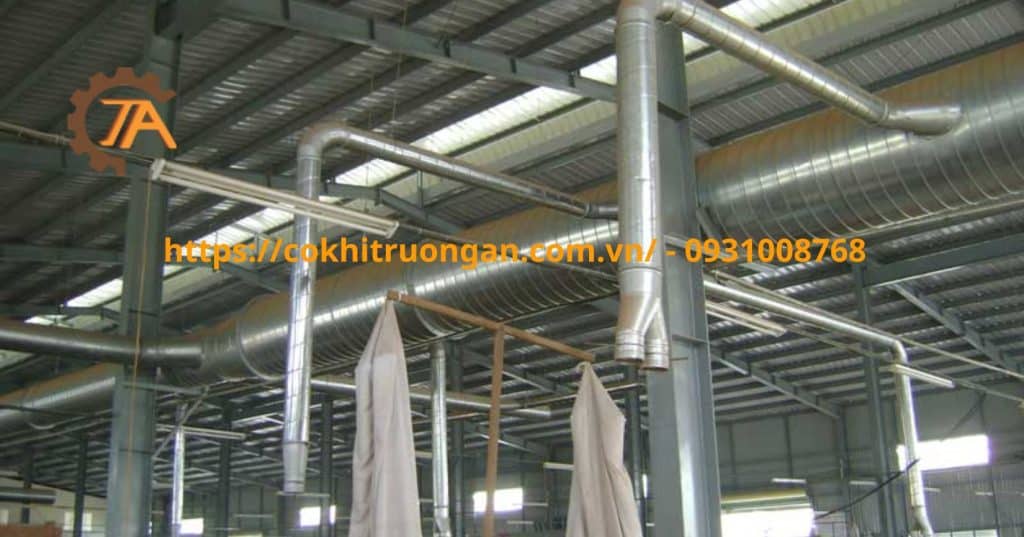

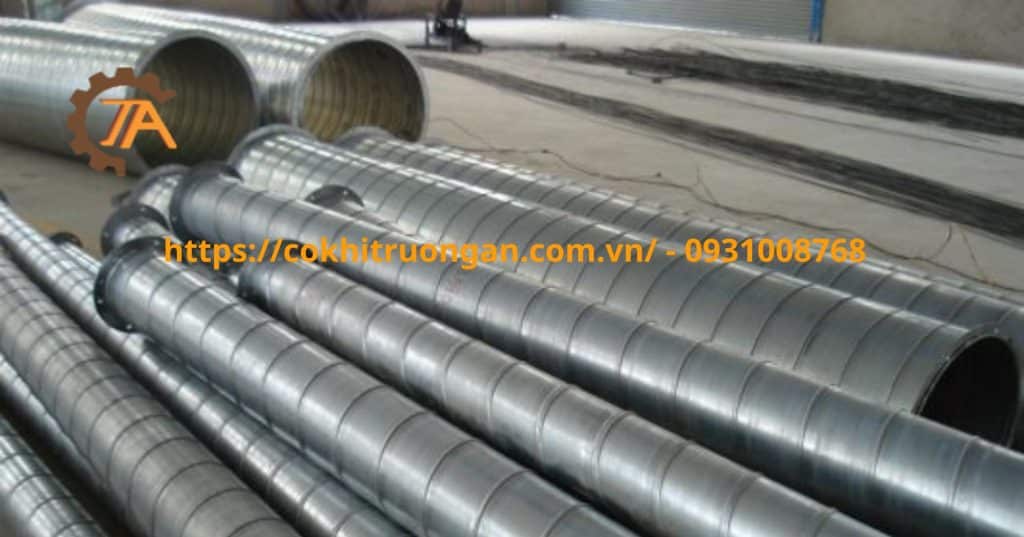

• Ống gió xoắn SPIRO: Được sản xuất sẵn theo tiêu chuẩn, bề mặt trong trơn láng giúp giảm tổn thất áp, tăng độ cứng vững. Thi công nhanh nhưng khó tùy biến kích thước lẻ.

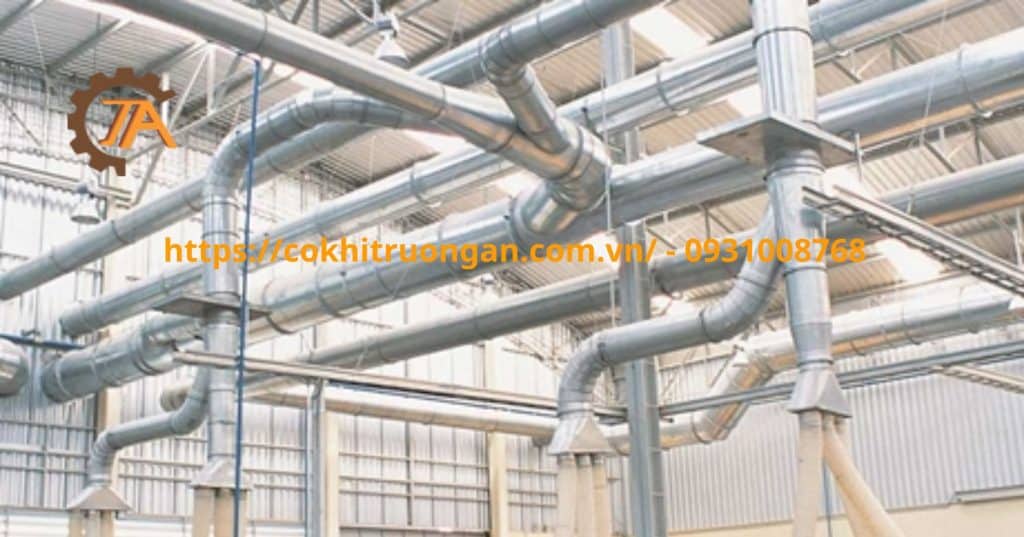

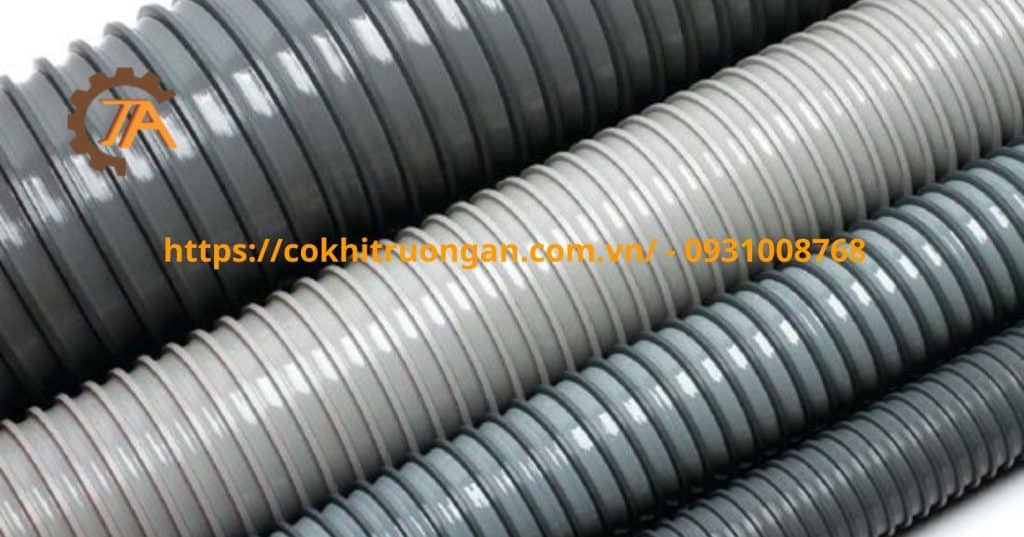

• Ống mềm (PU/PVC): Dùng cho các đoạn kết nối cuối cùng với máy móc, vị trí cần sự linh hoạt. Ống PU có khả năng chống mài mòn tốt hơn PVC. Nên chọn loại có lõi thép gia cường và khả năng chống tĩnh điện (antistatic). Chiều dài ống mềm nên hạn chế tối đa (thường < 1.5 – 2m) để giảm tổn thất áp.

Việc chọn vật liệu cũng cần cân nhắc đến các yếu tố tương tự như khi xem xét tiêu chuẩn thiết kế buồng phun sơn màng nước (liên quan đến môi trường ướt/khô) và tham khảo báo giá buồng phun sơn màng nước 2025 để nắm giá vật tư tôn, Inox hiện hành.

Cảnh báo kỹ thuật: Tránh dùng PVC thường cho tuyến chính vì dễ tích điện và nứt. Luôn nối đất toàn tuyến, kể cả ống mềm. Vận tốc cuốn phải ≥18 m/s với bụi mịn để tránh lắng đọng.

5. Độ dày ống & tiêu chuẩn liên kết (mặt bích, clamp, mối ghép)

Độ dày của ống dẫn bụi cần đủ để chịu được áp suất âm do quạt tạo ra và chống móp méo. Độ dày thông thường cho ống tôn mạ kẽm là:

• Đường kính < 300mm: Dày 0.75 – 1.0mm
• Đường kính 300 – 600mm: Dày 1.0 – 1.2mm
• Đường kính > 600mm: Dày 1.2 – 1.5mm (có thể cần gân tăng cứng)

Các mối nối giữa các đoạn ống và phụ kiện phải đảm bảo kín khít để tránh rò rỉ khí, làm giảm hiệu suất hút. Các phương pháp liên kết phổ biến:

• Ghép mí (Standing Seam/Pittsburgh Lock): Dùng cho ống thẳng sản xuất công nghiệp.
• Nối bích (Flange Connection): Dùng bulong siết chặt hai mặt bích có gioăng cao su ở giữa. Chắc chắn, dễ tháo lắp nhưng chi phí cao hơn.
• Khóa bấm / Kẹp nhanh (Clamp Connection): Dùng cho các đoạn ống cần tháo lắp thường xuyên để vệ sinh, kiểm tra.

Việc đảm bảo độ kín khít của hệ thống ống dẫn là rất quan trọng, tương tự như yêu cầu đối với đường ống đầu vào của hệ thống lọc bụi tĩnh điện hiện đại.

6. Bố trí tuyến ống: cút, chia nhánh, ống giảm – tối ưu tổn thất

Cách bố trí tuyến ống ảnh hưởng lớn đến tổn thất áp suất. Để tối ưu hóa, cần tuân thủ các nguyên tắc sau:

• Ưu tiên đường ống thẳng, ngắn nhất: Giảm chiều dài ống và số lượng phụ kiện.
• Sử dụng cút có bán kính cong lớn: Ưu tiên cút R ≥ 1.5D (R là bán kính cong, D là đường kính ống). Hạn chế dùng cút 90° liên tiếp.
• Dùng ống chia nhánh dạng Y thay vì T: Giúp dòng khí nhập vào ống chính mượt mà hơn, giảm tổn thất cục bộ.
• Giảm đường kính ống từ từ: Khi cần thu nhỏ đường kính ống, nên dùng ống giảm côn có góc nghiêng nhỏ (7-15°).
• Đặt van cân bằng gần điểm hút: Giúp dễ dàng điều chỉnh lưu lượng cho từng nhánh.
• Tránh tạo “đoạn chết” (Dead Leg): Các đoạn ống cụt không có dòng khí lưu thông sẽ là nơi bụi dễ lắng đọng.

Việc bố trí tuyến ống không hợp lý là một trong những nguyên nhân gây ra các lỗi vận hành thường gặp được đề cập trong bài viết về tủ hút bụi công nghiệp – lỗi thường gặp.

7. An toàn tĩnh điện & cháy nổ khi vận chuyển bụi gỗ

Bụi gỗ, đặc biệt là bụi mịn, có nguy cơ cháy nổ cao khi tích tụ đủ nồng độ và gặp nguồn phát tia lửa (do tĩnh điện, ma sát…). Do đó, hệ thống ống dẫn bụi gỗ cần tuân thủ các quy tắc an toàn:

• Nối đất và liên kết đẳng thế: Toàn bộ hệ thống ống kim loại, quạt hút, bộ lọc phải được nối đất đúng kỹ thuật và liên kết với nhau để triệt tiêu tĩnh điện.
• Sử dụng ống mềm chống tĩnh điện (Antistatic): Nếu dùng ống mềm, phải chọn loại có dây dẫn tĩnh điện hoặc vật liệu có tính dẫn điện.
• Tránh dùng ống nhựa PVC thường: Vật liệu này rất dễ tích tụ tĩnh điện.
• Lắp đặt các thiết bị an toàn: Cửa chống nổ (Explosion Vent), bộ dập tia lửa (Spark Trap) tại các vị trí nguy cơ cao.
• Vệ sinh định kỳ: Thường xuyên làm sạch bụi lắng đọng bên trong ống và khu vực xung quanh.

Việc đảm bảo an toàn cháy nổ cũng là một phần quan trọng trong các phương pháp xử lý bụi sơn & khí thải tổng thể, tuân thủ các quy chuẩn an toàn PCCC.

8. Cách tính nhanh một tuyến ống 5 điểm hút (ví dụ thực tế)

1. Xác định Q từng điểm: Dựa vào loại máy, ví dụ: máy cưa bàn trượt Q=1000 m³/h, máy chà nhám Q=800 m³/h…
2. Chọn V theo vật liệu: Ví dụ, chọn V=20 m/s cho bụi gỗ.
3. Tính D cho từng nhánh: Áp dụng công thức D = √((4 × Q) / (π × V)), quy đổi đơn vị phù hợp. Chọn đường kính ống tiêu chuẩn gần nhất với kết quả tính.
4. Tính D ống chính: Cộng dồn lưu lượng các nhánh và tính đường kính ống chính tương ứng.
5. Ước tính tổn thất áp (ΔP): Tính tổn thất ma sát trên ống thẳng và tổn thất cục bộ tại các cút, T/Y, van gió dựa trên bảng tra hoặc phần mềm chuyên dụng.
6. Check quạt: Tổng tổn thất áp của tuyến ống xa nhất cộng với tổn thất qua bộ lọc phải nhỏ hơn cột áp của quạt hút đã chọn.
7. Rà soát ống mềm: Đảm bảo chiều dài ống mềm kết nối máy không quá dài (dưới 2m).

9. 3 lỗi phổ biến & cách khắc phục

• Đường kính sai → vận tốc cuốn kém: Dẫn đến lắng đọng bụi hoặc tổn thất áp quá lớn. → Khắc phục: Tính toán lại và thay thế đoạn ống sai kích thước.
• Quá nhiều cút 90°, ống mềm dài → tăng ΔP: Làm giảm hiệu suất hút và tăng tiêu thụ điện. → Khắc phục: Tối ưu lại đường đi ống, dùng cút R lớn, hạn chế ống mềm.
• Thiếu nối đất → nguy cơ tia lửa & bụi bám: Gây mất an toàn và giảm hiệu quả vận chuyển bụi. → Khắc phục: Kiểm tra và thực hiện nối đất đúng tiêu chuẩn.

10. FAQ – Câu hỏi thường gặp

11. Kết luận

Ống dẫn bụi công nghiệp là một thành phần không thể thiếu và có vai trò quan trọng trong hiệu quả hoạt động của toàn bộ hệ thống hút bụi. Việc lựa chọn đúng kích thước, vật liệu, bố trí hợp lý và đảm bảo an toàn tĩnh điện sẽ giúp tối ưu hóa khả năng thu gom bụi, tiết kiệm năng lượng, giảm chi phí bảo trì và tạo ra một môi trường làm việc sạch sẽ, an toàn, đáp ứng các tiêu chuẩn ngày càng cao của sản xuất hiện đại.
