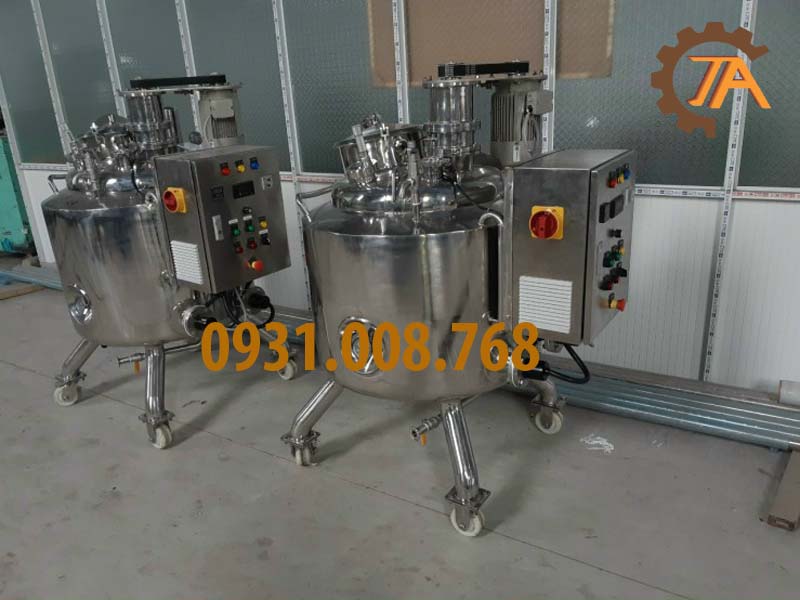

Bồn khuấy trộn gia nhiệt nói riêng hay là các bồn khuấy trộn công nghiệp, bồn khuấy thực phẩm, hóa chất, sơn, mỹ phẩm, dược phẩm, keo…được sử dụng nhiều nhất trong các ngành thực phẩm, hóa chất, bánh kẹo. Bồn được làm bằng vật liệu inox 304, 316, 316L cũng có thể dùng SS400 với các bồn trộn gia nhiệt keo. Chiều dày bồn từ 0.4-20mm cho các lớp 01, 02, 03.
Bồn gia nhiệt có cấu tạo thế nào
Với các bồn chứa một lớp thì có cấu tạo rất đơn giản nhưng với bồn khuấy trộn gia nhiệt thì có cấu tạo, gia công phức tạp nhất. Dưới đây là các chi tiết cấu tạo của bồn:
- – Lớp vỏ ngoài cùng ( có thể có hoặc không): lớp vỏ bồn này mục đích là cùng cách nhiệt lạnh/ nóng để khỏi tổn thất nhiệt ra ngoài, và tránh bị nóng khí công nhân vận hành thiết bị. Vật liệu lớp này có thể là nhôm, kẽm hay inox có độ dày từ 0.4-3mm hoặc hơn tùy theo thể tích bồn. Trong lớp vỏ này là lớp cách nhiệt lạnh PU hoặc bông rockwool cách nhiệt nóng có độ dày từ 25-200mm
- – Lớp thứ hai là jaket dùng để gia nhiệt nóng hoặc giải nhiệt, giữ nhiệt lạnh. Có thể dùng dạng tấm dimple, tôn tấm, nữa ống ( halfpipe). Vật liệu là SS400, hoặc inox 304, chiều dày từ 1-5mm với dạng tấm hoặc dimple. Hoặc ống D34-141mm với dạng halfpipe. Môi chất là nước nóng, lạnh, hơi stream,…
- – Lớp trong ( thân chính): tùy theo sản phẩm sẽ có các vật liệu là SS400, inox 304 hay 316L. Có độ dày từ 1.5mm-20mm tùy theo thiết kế, mục đích sử dụng.
- – Motor khuấy: thường dùng motor Đài Loan, hoặc các nước Châu âu như Dolin, Sew, Nord,…Công suất từ 1Hp-40Hp.
- – Trục, cánh khuấy: Là chi tiết quan trọng nhất của bồn khuấy trộn gia nhiệt dùng để hòa trộn các sản phẩm trong bồn. Trục có thể dùng láp đặc hoặc ống rỗng có đường kính từ D34-D150mm. Cánh thì dùng tôn từ 3mm-20mm. Các dạng cánh như mái chèo, chân vịt hay xoắn ốc…
- – Nóc và đáy bồn: có các dạng bằng, côn hoặc chỏm cầu. Chiều dày từ 1.5mm-30mm, vật liệu là inox 304, 316 hoặc SS400, Cũng có thể là composite, PPR.
- – Các phụ kiện gắn trên bồn: như nozzle dùng hệ SMS ống D25.4-106.5 hoặc hệ Din, hay ASTM.
Manhole thì dùng loại chịu áp suất hoặc không với đường kính từ D430-600mm.
Thiết kế, sản xuất bồn
Bồn được tính toán, thiết kế trên các phần mềm cơ khí nổi tiếng như autocad, inventor,..Các chi tiết thiết kế rất tỉ mĩ và độ chính cao. Bản vẽ thể hiện kích thước từng chi tiết nên người thợ dể dàng đọc hiểu, gia công và lắp đặt. Các chi tiết được cắt và gia công trên máy mọc hiện đại như plasma CNC, máy tiện CNC, máy tiện cơ, máy hàn,… nên bồn khuấy trộn gia nhiệt có độ bền, thẩm mĩ cao, đảm bảo hoạt động ổn định và bền lâu. Nếu quý khách hàng đang cần cung cấp và lắp đặt thì hãy liện hệ chúng tôi để được tư vấn, báo giá miễn phí.
