Bố trí quạt trần công nghiệp chuẩn kỹ thuật cho nhà xưởng >1000m²

Tóm tắt

Bố trí quạt trần công nghiệp chuẩn kỹ thuật cho nhà xưởng >1000m² – hướng dẫn tính số lượng, khoảng cách, chiều cao lắp đặt để tăng hiệu suất gió và tiết kiệm điện năng.

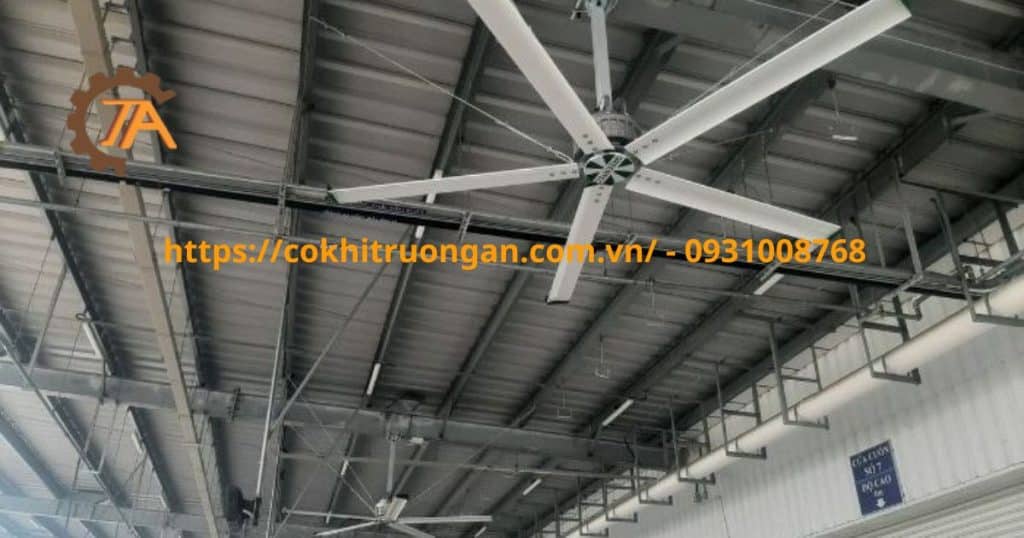

Quạt trần công nghiệp HVLS (High Volume, Low Speed) mang lại hiệu quả thông gió và làm mát vượt trội cho các không gian rộng lớn. Tuy nhiên, để phát huy tối đa công năng và tiết kiệm năng lượng, việc bố trí quạt đúng kỹ thuật là yếu tố cực kỳ quan trọng, đặc biệt với các nhà xưởng có diện tích trên 1000m². Lắp đặt sai vị trí hoặc khoảng cách không chỉ làm giảm hiệu quả luồng gió mà còn gây lãng phí đầu tư. Bài viết này sẽ hướng dẫn chi tiết các tiêu chuẩn bố trí quạt HVLS chuẩn nhất.

1. Tại sao bố trí quạt trần công nghiệp đúng kỹ thuật lại quan trọng?

Không giống như quạt công nghiệp nhỏ chỉ tạo gió cục bộ, quạt trần công nghiệp HVLS – giải pháp thông gió tiết kiệm năng lượng tạo ra một cột gió lớn di chuyển xuống sàn rồi lan tỏa rộng. Bố trí đúng kỹ thuật giúp:

• Tối ưu hóa luồng gió: Đảm bảo không khí mát được phân phối đều khắp không gian, không tạo ra “điểm nóng” hoặc “điểm chết” không có gió.
• Tăng hiệu quả làm mát: Luồng gió đối lưu liên tục giúp tăng cường bay hơi mồ hôi, tạo cảm giác mát mẻ dễ chịu hơn cho công nhân, ngay cả khi nhiệt độ không khí không giảm nhiều.
• Tiết kiệm năng lượng tối đa: Khi gió được phân bổ đều, hệ thống làm mát chính (nếu có) như máy làm mát công nghiệp: Cải tiến mới giúp giảm 25% điện năng tiêu thụ có thể hoạt động ở mức công suất thấp hơn hoặc giảm số lượng thiết bị cần lắp đặt.
• Tránh lãng phí đầu tư: Lắp đặt sai vị trí khiến quạt hoạt động không hiệu quả, không bao phủ hết diện tích mong muốn, dẫn đến phải lắp thêm quạt hoặc sửa chữa tốn kém.

2. Tiêu chuẩn kỹ thuật chung khi lắp quạt trần công nghiệp

Trước khi đi vào chi tiết bố trí, cần đảm bảo các điều kiện lắp đặt cơ bản sau:

• Chiều cao trần: Quạt HVLS hoạt động hiệu quả nhất ở độ cao trần từ 5m trở lên. Khoảng cách tối thiểu từ sàn đến cánh quạt thường là 3m để đảm bảo an toàn.
• Kết cấu mái/trần: Cần kiểm tra khả năng chịu lực của dầm, xà gồ tại vị trí lắp đặt. Mỗi quạt HVLS có trọng lượng đáng kể (vài chục đến hơn trăm kg), đòi hỏi kết cấu treo chắc chắn.
• Không gian hoạt động: Đảm bảo không có vật cản (dầm, cột, đèn treo, đường ống lớn…) trong phạm vi hoạt động của cánh quạt. Khoảng cách an toàn tối thiểu từ đầu cánh đến vật cản thường là 1-1.5m.
• Nguồn điện: Cung cấp nguồn điện 3 pha ổn định, có dây nối đất và aptomat riêng cho từng quạt.

Việc tính toán tải trọng và đảm bảo an toàn kết cấu cũng tương tự như khi lắp đặt các hệ thống treo trần khác, ví dụ hệ thống hút bụi công nghiệp trung tâm – Xu hướng nhà xưởng hiện đại 2025. Đồng thời, cần xem xét đến luồng gió khi cách tính công suất máy làm mát phù hợp cho từng diện tích xưởng.

3. Cách tính số lượng quạt cần lắp cho diện tích >1000m²

Số lượng quạt HVLS cần thiết phụ thuộc vào diện tích cần bao phủ và đường kính cánh quạt lựa chọn. Công thức ước tính nhanh:

Số lượng quạt ≈ Tổng diện tích cần làm mát (m²) / Diện tích bao phủ hiệu quả của 1 quạt (m²)

Diện tích bao phủ hiệu quả của một quạt HVLS phụ thuộc vào đường kính cánh và chiều cao lắp đặt. Thông thường:

• Quạt đường kính 4-5m: Bao phủ khoảng 400-500 m².
• Quạt đường kính 6-7.3m: Bao phủ khoảng 600-800 m².

Ví dụ: Nhà xưởng 2000 m², chọn quạt đường kính 6m (bao phủ ~600 m²).

• Số lượng quạt cần thiết ≈ 2000 / 600 ≈ 3.33 → Chọn 3 hoặc 4 quạt tùy cách bố trí.

Để tối ưu, nên bố trí quạt theo dạng lưới (grid layout) để các vùng gió giao thoa, đảm bảo không khí được luân chuyển đều khắp không gian. Việc tính toán này cũng cần đối chiếu với so sánh chi phí vận hành: Máy làm mát công nghiệp vs điều hòa để chọn giải pháp tổng thể kinh tế nhất. Luồng gió từ quạt cũng ảnh hưởng đến hiệu quả thu gom bụi của ống dẫn bụi công nghiệp – Cách chọn kích thước & vật liệu phù hợp.

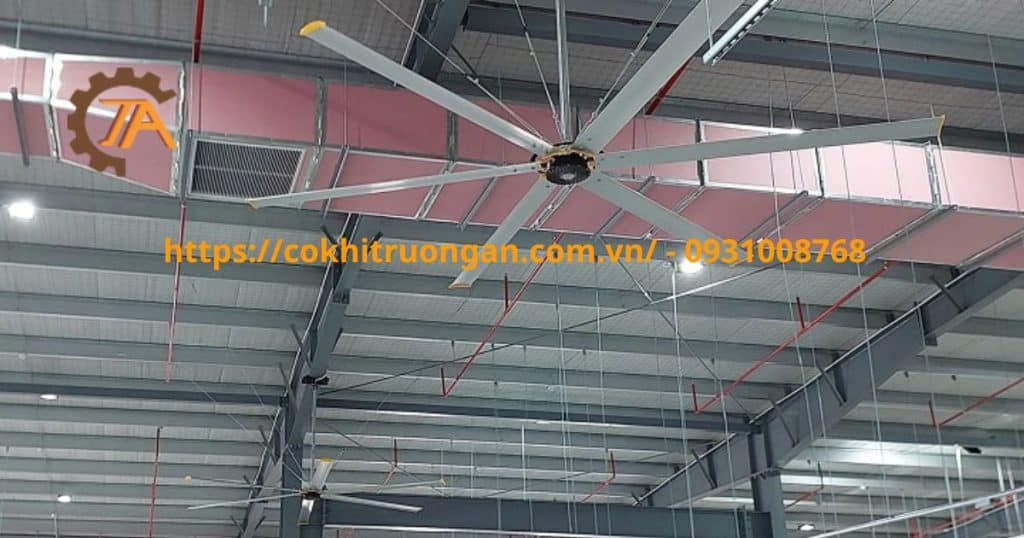

4. Sơ đồ bố trí quạt trần trong nhà xưởng dài & rộng

Đối với nhà xưởng có hình dạng chữ nhật dài và rộng (>1000m²), cách bố trí phổ biến và hiệu quả là:

• Bố trí theo hàng dọc: Đặt các quạt thành một hoặc nhiều hàng chạy dọc theo chiều dài nhà xưởng.
• Khoảng cách giữa các quạt: Khoảng cách tâm giữa hai quạt liền kề trong cùng một hàng nên bằng khoảng 2-3 lần đường kính cánh quạt (ví dụ, quạt 6m thì khoảng cách 12-18m).
• Khoảng cách giữa các hàng (nếu có): Tương tự, khoảng cách giữa các hàng quạt cũng nên đảm bảo vùng gió bao phủ không bị chồng lấn quá nhiều hoặc tạo khoảng trống.
• Tránh vật cản: Cần xem xét vị trí cột, dầm, hệ thống chiếu sáng, cầu trục… để đặt quạt vào vị trí tối ưu, không bị cản trở luồng gió.

Việc bố trí cũng cần tính đến luồng không khí từ các hệ thống khác như các phương pháp xử lý bụi sơn và khí thải trong nhà xưởng gỗ hay các khu vực có yêu cầu đặc biệt như gần tiêu chuẩn thiết kế buồng phun sơn màng nước đạt hiệu suất 98%.

Bảng gợi ý số lượng và khoảng cách lắp đặt quạt HVLS

Diện tích xưởng (m²)	Số lượng quạt HVLS (ước tính)	Khoảng cách giữa tâm quạt (m)	Chiều cao lắp đặt tối thiểu (m)	Phạm vi làm mát (m²/quạt)
~800	2	~22	≥ 3.5	~400
~1200	3	~20	≥ 4	~450
~2000	4 – 5	~25	≥ 5	~500
(Lưu ý: Bảng chỉ mang tính tham khảo, cần khảo sát thực tế để có bố trí tối ưu.)

5. Kết hợp quạt trần HVLS với máy làm mát hoặc điều hòa

Giải pháp “Hybrid Cooling” – kết hợp quạt HVLS với hệ thống làm mát chính (máy làm mát bay hơi hoặc điều hòa) đang là xu hướng hiệu quả nhất cho các nhà xưởng lớn:

• HVLS + Máy làm mát: Máy làm mát cung cấp khí tươi, giảm nhiệt độ. Quạt HVLS giúp phân phối khí mát đi xa và đều hơn, tăng cường hiệu quả bay hơi mồ hôi, tạo cảm giác mát sâu hơn. Sự kết hợp này có thể giúp giảm 30-40% tổng điện năng tiêu thụ so với chỉ dùng máy làm mát.
• HVLS + Điều hòa: Quạt HVLS giúp phá vỡ lớp không khí lạnh bị tù đọng ở gần sàn, đưa khí lạnh lên cao và luân chuyển đều khắp không gian. Điều này cho phép cài đặt nhiệt độ điều hòa cao hơn 2-3°C mà vẫn đảm bảo độ mát, tiết kiệm đáng kể điện năng cho máy nén.

Việc bố trí cần đảm bảo luồng gió từ quạt HVLS không thổi ngược lại hướng gió của máy làm mát hoặc dàn lạnh điều hòa. Tham khảo cách tính công suất máy làm mát phù hợp cho từng diện tích xưởng khi áp dụng mô hình kết hợp. Mô hình này cũng hiệu quả khi có các hệ thống xử lý khí thải như hệ thống lọc bụi tĩnh điện – giải pháp thay thế bộ lọc túi vải truyền thống.

6. Quy trình khảo sát & lắp đặt thực tế tại nhà xưởng

Việc lắp đặt quạt HVLS cần được thực hiện bởi đội ngũ kỹ thuật chuyên nghiệp:

1. Khảo sát hiện trạng: Đo đạc chính xác kích thước nhà xưởng (dài, rộng, cao), xác định vị trí dầm, cột, hệ thống M&E hiện có và đánh giá khả năng chịu lực của kết cấu mái.
2. Thiết kế bố trí: Dựa trên kết quả khảo sát và yêu cầu làm mát, kỹ sư sẽ lên bản vẽ bố trí vị trí lắp đặt quạt, tính toán số lượng và chọn model (đường kính cánh, loại motor) phù hợp.
3. Chuẩn bị vật tư và gia cố (nếu cần): Chuẩn bị quạt, khung treo, dây cáp an toàn. Gia cố kết cấu mái tại vị trí treo quạt nếu cần thiết.
4. Thi công lắp đặt: Lắp đặt khung treo, đưa quạt lên vị trí, lắp ráp cánh quạt, kết nối điện và bộ điều khiển. Đảm bảo cân bằng động cho quạt.
5. Chạy thử và nghiệm thu: Vận hành thử quạt ở các tốc độ khác nhau, kiểm tra độ rung, tiếng ồn, đo tốc độ gió thực tế tại các vị trí và bàn giao.

Quy trình này cần sự phối hợp chặt chẽ giữa đơn vị cung cấp và chủ đầu tư, tương tự như khi triển khai các hệ thống phức tạp khác, ví dụ quy trình bảo trì buồng phun sơn màng nước định kỳ – tăng tuổi thọ hệ thống.

Lưu ý kỹ thuật: Không lắp quạt HVLS ngay dưới dầm hoặc gần đèn treo trần. Khoảng cách tối thiểu từ đầu cánh đến vật cản ≥ 1m. Kiểm tra kết cấu chịu lực trước khi khoan treo để tránh rung hoặc lệch trục.

7. FAQ – Giải đáp thắc mắc phổ biến

8. Kết luận

Bố trí quạt trần công nghiệp HVLS đúng kỹ thuật là yếu tố then chốt để tối ưu hóa hiệu quả thông gió, làm mát và tiết kiệm năng lượng cho nhà xưởng trên 1000m². Việc tính toán số lượng, lựa chọn vị trí lắp đặt phù hợp và kết hợp thông minh với các hệ thống làm mát khác sẽ mang lại một môi trường làm việc lý tưởng, góp phần nâng cao năng suất và sức khỏe cho người lao động.
